紅外熱像儀在高爐熱風圍管上的作用有什么作用呢?接下來一起看看吧!!!

　　熱成像在高爐熱風圍管上的作用

　　高爐熱風圍管是接受來自熱風爐送出的熱風、然后通過送風裝置將熱風送入高爐爐內， 爐殼裝配到風口帶上面的1～2帶時，可以進行熱風圍管裝配。同時向高爐噴吹燃料或礦粉、熔劑等物質的裝置，是高爐爐前設備中至關重要的組成部件，也是熱風管道系統中的薄弱環節。

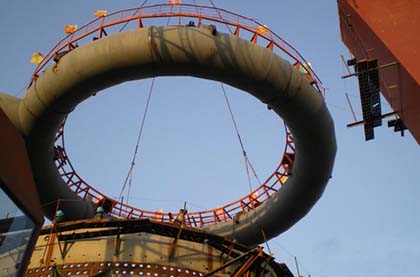

　　高爐熱風圍管具有“大、重、高”的結構特點，其吊裝過程具有一定危險性，同時熱風圍管的安裝質量又直接影響著下一道工序熱風主管和送風裝置的安裝。因此在熱風圍管的安裝過程中，必須嚴格控制好每一道工序，包括分段圍管進場驗收、圍管組裝、圍管焊接、臨時支架安裝、圍管吊裝、圍管找正、吊掛裝置安裝等。只有這樣，才能最終確保熱風圍管安全、高效、精確的安裝，為整個高爐系統結構安裝打下良好基礎。

　　高爐熱風圍管是高爐煉鐵送風系統的主要部分，主體為環形管狀結構，其作用是是接受來自熱風爐送出的熱風、然后通過送風裝置將熱風送入高爐爐內，同時向高爐噴吹燃料或礦粉、熔劑等物質的裝置，是高爐爐前設備中至關重要的組成部件，也是熱風管道系統中的薄弱環節。

　　由于高爐熱風圍管內部工作層的第一層和第二層之間的耐火磚縫長時間被氣流沖刷，磚縫之間的灰漿吹掉，裂縫逐漸捶打，圍管頂部的耐火磚出現不同程度的沉降，高溫?zé)犸L(fēng)直接從縫里竄到管殼處，照成熱風圍管局部開始發紅，甚至長時間跑風會引起管道開裂的情況。會對鋼廠的安全生產產品致命的隱患。

　　高爐送風裝置在線監測系統從全方位考慮，選取特定護罩結構克服現場惡劣環境，安裝立桿獲取更好的監測角度，采用高性能探測器，對高爐送風支管及熱風圍管表面溫度進行實時監測，搭配行業內先進紅外圖像處理算法，使得此系統具有更好的測溫精準度和細節增強效果，設置報警溫度值，可以實現熱風圍管和所有送風支管損傷的可視化，解決了之前對送風支管及熱風圍管溫度檢查難度大、工作量大、超溫故障判斷不易的問題，極大地降低了高爐的安全風險，保障了正常的生產工作，提高了生產效率。

　　紅外熱像儀，采用非接觸式測溫方法，不影響冶煉工藝的正常流程，能通過紅外圖像直觀的看到被測物體的溫度變化，能準確定位高溫異常點的位置，且可以設置多級報警，方便工作人員根據報警等級去做相對于的處理。
