現代電力工業向著超高電壓等級，超大容量的發展，電力系統對安全與可靠的運作運行提出了更加高的要求。那么電氣設備運行狀態的在線檢測和故障診斷，會提高設備可靠性、經濟性，大幅削減維修成本。紅外熱成像技術是不接觸電氣設備，在不停電的情況下進行電氣設備絕緣故障檢測和診斷的現代化手段。

　　那么紅外熱成像技術怎樣應用在變電所電抗器高壓套管呢?

　　自1999年以來，有13座變電所利用紅外成像技術進行絕緣檢測，發現了大量的電氣設備缺陷，主要的電氣設備缺陷類型有：隔離開關接頭和頂帽發熱，多油斷路器油箱內部發熱，耦合電容器整體和末屏發熱，變壓器和電抗器高壓套管內連接發熱，高壓電纜接頭發熱等。另外紅外熱成像技術的應用，不僅替代了母線零值絕緣子串的帶電檢測，還可對避雷器進行在線檢測。

　　舉例一次在電抗器高壓套管的應用。

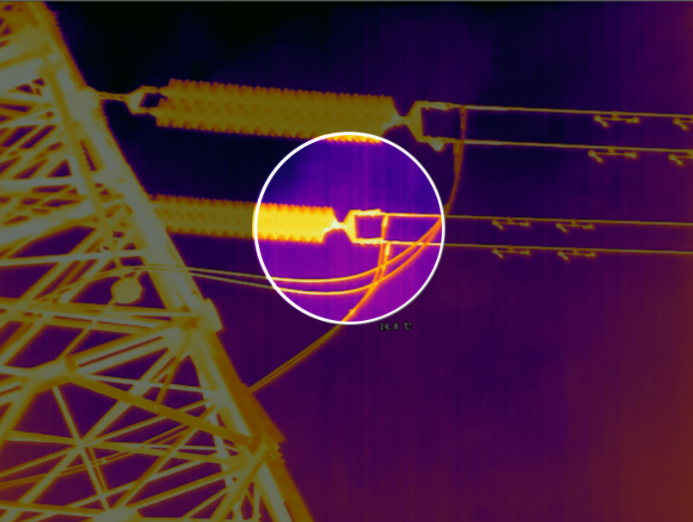

　　在電抗器高壓套管中的應用。在對西峰330kV變電所進行紅外線成像普測過程中，發現330kV 3#電抗器A相110kV高壓套管將軍帽發熱，故障點溫度32.9℃，正常相5.8℃，環境參照體溫度-10℃，相對溫差高達78.4%，熱像圖譜較為明顯。判斷為高壓套管內連接接觸不良所致，屬重大設備故障，因長期內部過熱，使絕緣介質極化，加之330kV電抗器系統補償電流大，如不及時發現處理就會產生絕緣擊穿事故。后經跟蹤檢測數十次，溫度有上升趨勢，停電處理檢查是內部連接焊接不良。經處理后復測溫度正常。
